OBDSTAR MT203 CAN-Treiber/Gateway-Simulator Unterstützung CAN-Treiber & Gateway-Simulation

OBDSTAR MT203 CAN-Treiber / Gateway-Simulator ist ein Werkzeug für die Wartung und Reparatur von Automobilelektronik mit 2 Jahren kostenlosem Update.Es bietet CAN-Treiber- und Gateway-Simulationsfunktion, unterstützt mehrere Fahrzeuge und ist ein kompaktes Gerät, das ein guter Helfer für Wartungsingenieure der Automobilelektronik ist.

OBDSTAR MT203 Eigenschaften:

Mit STM32H723 Hochleistungs-MCU, schnelle Laufgeschwindigkeit;
Unterstützung Standard CAN, niedrige Geschwindigkeit (fehlertolerantes CAN), CANFD-Protokolle:
Automatisches Scannen, manuelle Baud-Rateauswahl, benutzerdefinierter Eingangs-Baud-Betrieb;Rate und andere Modi zur Simulation verschiedener Arten von Gateways;
Integriertes Design, kommt mit 120Ω Widerstandsschalter, einfach zu bedienen;
Einfaches und intuitives Menü ermöglicht es Ihnen, das Gerät schnell zu beherrschen;
Mini USB-Upgrade-Kabel direkt an den PC angeschlossen für ein One-Key-Upgrade

Anwendbare Wartungsszenarien:

Reparatur von elektronischen Fahrgeräten (Airbag, Dash, BCM und andere Module Simulation Gateway Diagnosttest von BENCH)
Reparatur von Elektronik-Steuergeräten für Fahrzeuge (Dash, Audio, Gear Level, AC Panel und andere Module CAN-Antriebstest von BEHCH)
Reparatur von E-Car-Komponenten (Kompressor, DCDC, On-Board Ladegerät und andere Module Simulation Gateway Diagnostic Test von BENCH)

Unterstützt Dash, Audio, Gear Level, AC Panel und andere Testfunktionen für folgende Modelle:

für Audi, für FORD, für PORSCHE, für BENZ, für JAGUAR, für ROLLS-ROYCE, für BMW, für LAMBORGHINI, für VOLKSWAGEN, für DODGE, für LAND ROVER, für VOLVO.


OBDSTAR MT203 Unterstützte Protokolltypen/Funktionen:

1. Gateway unterstützte Protokolle

Standard CAN/Standard CAN
500K / 250K 500K / 125K
Benutzerdefinierte Baud Rate

Standard CAN/Tolerantes CAN
500K / 83,3K
500K / 100K
500K / 125K
125K / 125K
Benutzerdefinierte Baud Rate

Standard CAN/CAN FD
500K / 5M
500K / 2M
Benutzerdefinierte Baud Rate

2. CAN-Treiber unterstützte Funktionen

Unterstützt Dash, Audio, Getriebehebel, AC Panel und andere Testfunktionen für AUDI, BENZ, BMW, DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VOLVO und andere Marken.

Funktionsanzeige: (Von OBDSTAR APP)

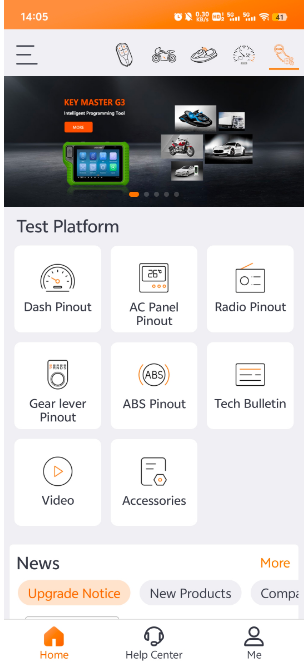

Hauptseite:

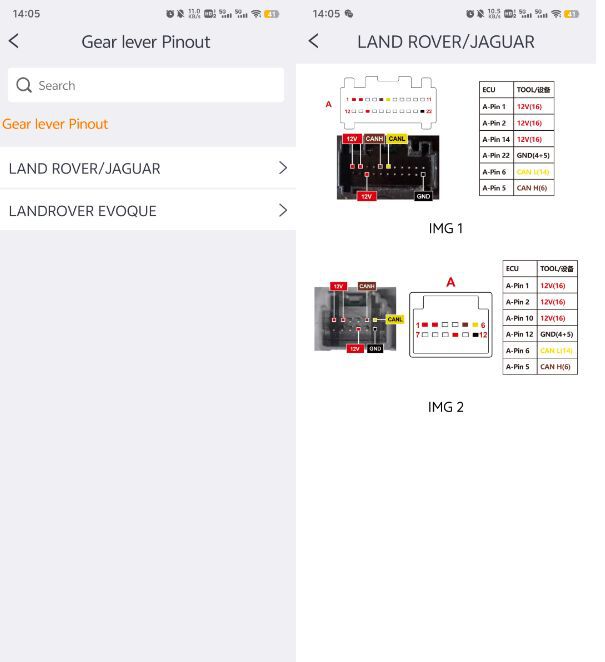

Gear Hebel Pinout:

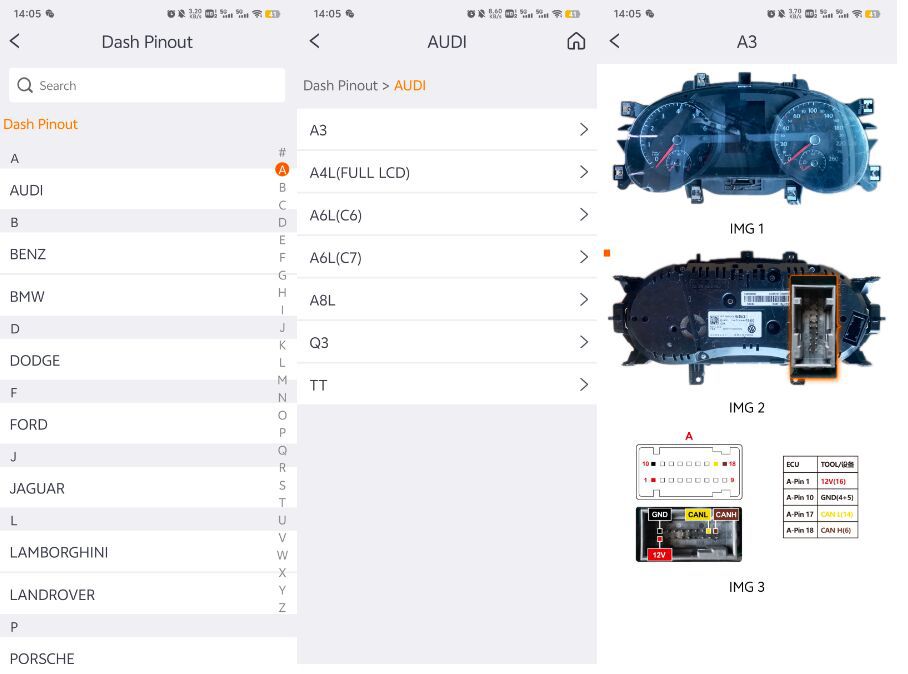

Dash Pinout:

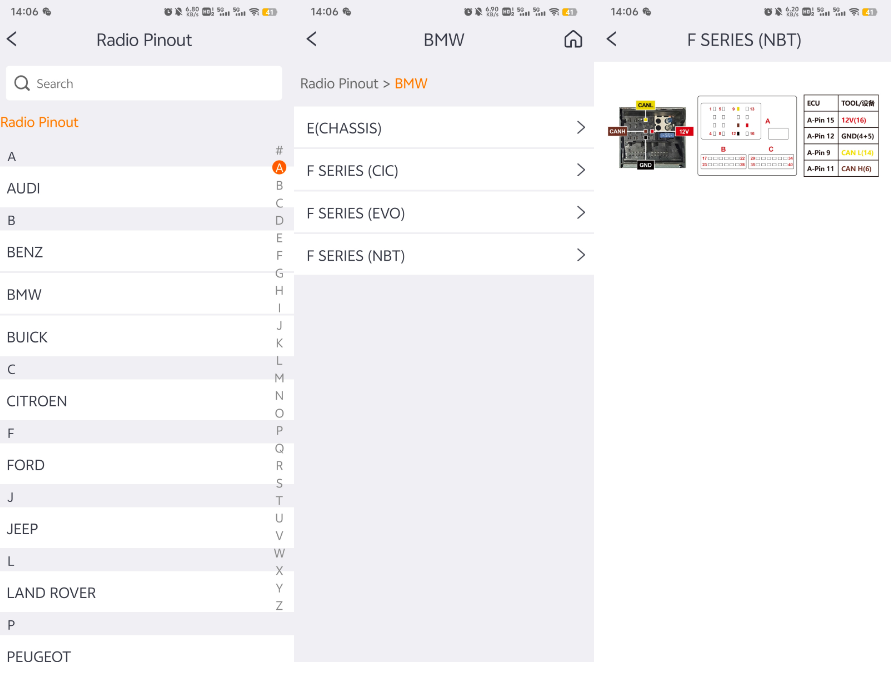

Radio Pinout:



OBDSTAR MT203 Häufig gestellte Fragen:

Frage:Kann das Gerät aktualisiert werden?
A:Ja, Sie können die Software von der offiziellen Website "Service-Download-One Click Upgrade Tool" herunterladen und dann das Gerät mit USB an den Computer anschließen, um es zu aktualisieren.

Frage: Warum scheitert das automatische Scannen?
A:Der Erfolg des automatischen Scanns hängt von einer Reihe von Faktoren ab:

1. Stellen Sie sicher, dass das Diagnoseinstrument und die ECU zuerst richtig angeschlossen sind und die ECU angeschaltet wird, bevor das automatische Scannen durchgeführt wird;
2. ECU-Stromversorgung für eine bestimmte Zeit (ein paar Sekunden oder Minuten) kommunizierte nicht, kann in den Schlafmodus eintreten, kann nicht kommunizieren, muss erneut eingeschaltet werden;
3. Ein Teil der ECU nimmt nicht die Initiative, CAN-Signale zu senden, zu diesem Zeitpunkt müssen Sie das Gerät manuell einstellen;
4. CANFD unterstützt derzeit kein automatisches Scannen, setzen Sie es bitte manuell ein.

Frage:Wo kann man das Verkabelungsdiagramm des CAN-Treibers überprüfen?

A:Sie können die OBDSTAR APP im Apple Store und Google Play Store herunterladen.Es gibt Verkabelungsdiagramme für Dash, Audio, Gear Lever usw. in der APP.

Frage: Was macht der 120Ω Widerstand?
A:Wenn die ECU selbst nicht mit einem 120Ω Widerstand ausgestattet ist, müssen Sie den Widerstandsschalter der Einheit auf ON schalten, damit die CAN-Leitung ordnungsgemäß kommuniziert.

Frage:Wird das Flexray-Protokoll unterstützt?
A:Es wird nicht unterstützt.

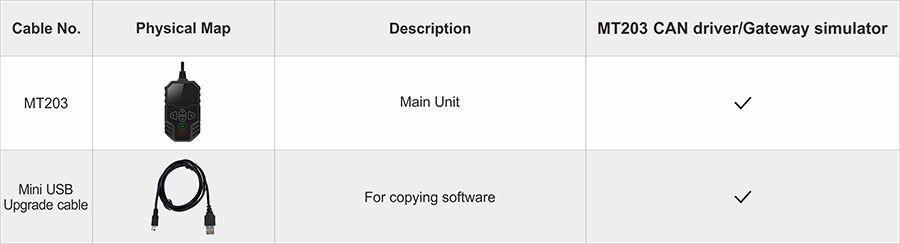

Das Paket beinhaltet:

1st x OBDSTAR MT203 Haupteinheit
1st x Mini USB-Upgrade-Kabel
