LAUNCH CR HD V2 EOBD code reader

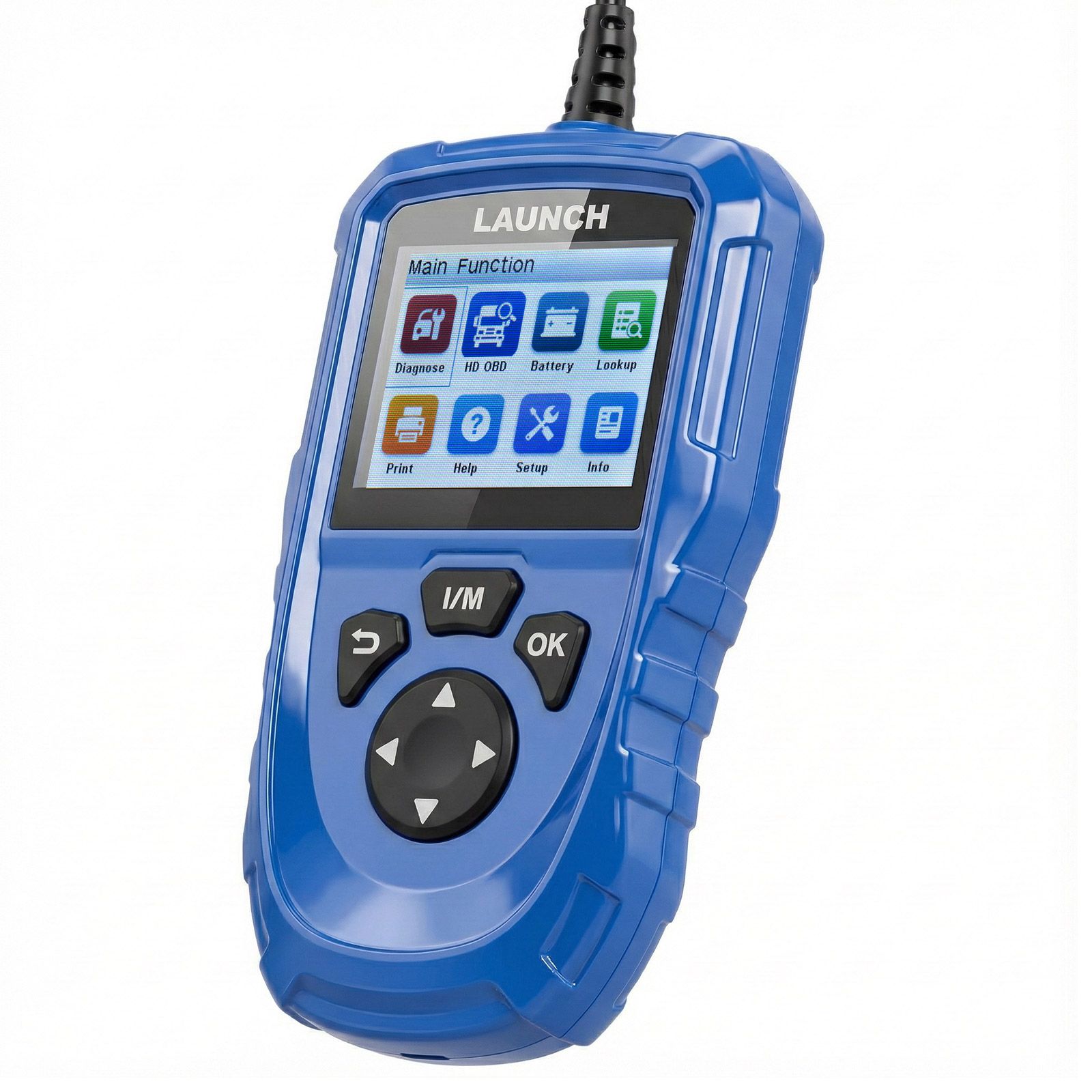

LAUNCH CR HD V2 is a new generation heavy-duty truck tool, developed based on the ARM platform and designed specifically for DIY users. This product supports HD OBD and EOBD, and features practical functions such as fast fault code reading and clearing, real-time data stream display, graphical display, voltage detection, data printing, and I/M readiness status checking, meeting the needs of various scenarios including daily maintenance and troubleshooting.
LAUNCH CR HD V2 Commercial Vehicle E-commerce Standard Configuration Supports HD OBD & EOBD Fast Fault Code Reading/Clearing, Battery Check is a one of our LAUNCH CR HD V2 EOBD code reader Tools, you can buy LAUNCH CR HD V2 Commercial Vehicle E-commerce Standard Configuration Supports HD OBD & EOBD Fast Fault Code Reading/Clearing, Battery Check from chinaobd2.com.
Wholesale Top quality BENZ ECOM, Super DSP3+ Odometer Correction Tool, Scania VCI3, Autek IKey820 Key Programmer
images of LAUNCH CR HD V2 Commercial Vehicle E-commerce Standard Configuration Supports HD OBD & EOBD Fast Fault Code Reading/Clearing, Battery Check
launch CR HD V2 Nutzfahrzeug E-Commerce Standardkonfiguration
Unterstützt HD OBD & EOBD Schnelle Fehlercode Lesen / Lösen, Batterieprüfung
Das launch CR HD V2 ist ein auf der ARM-Plattform basierendes und speziell für DIY-Anwender entwickeltes Diagnosewerkzeug der neuen Generation.Dieses Produkt unterstützt HD OBD und EOBD und verfügt über praktische Funktionen wie schnelles Lesen und Lösen von Fehlercodes, Echtzeit-Datenstromanzeige, grafische Anzeige, Spannungserkennung, Datendruck und I / O-Bereitschaftsstatusprüfung - die Anforderungen verschiedener Szenarien einschließlich täglicher Wartung und Fehlerbehebung erfüllen.
Das launch CR HD V2 unterstützt die Protokolle J1708, J1939, J1979, J1850, PWM und VPW.Es bietet umfassende Fehlercode- und Datenstream-Anzeige und bietet dauerhafte kostenlose Upgrades.

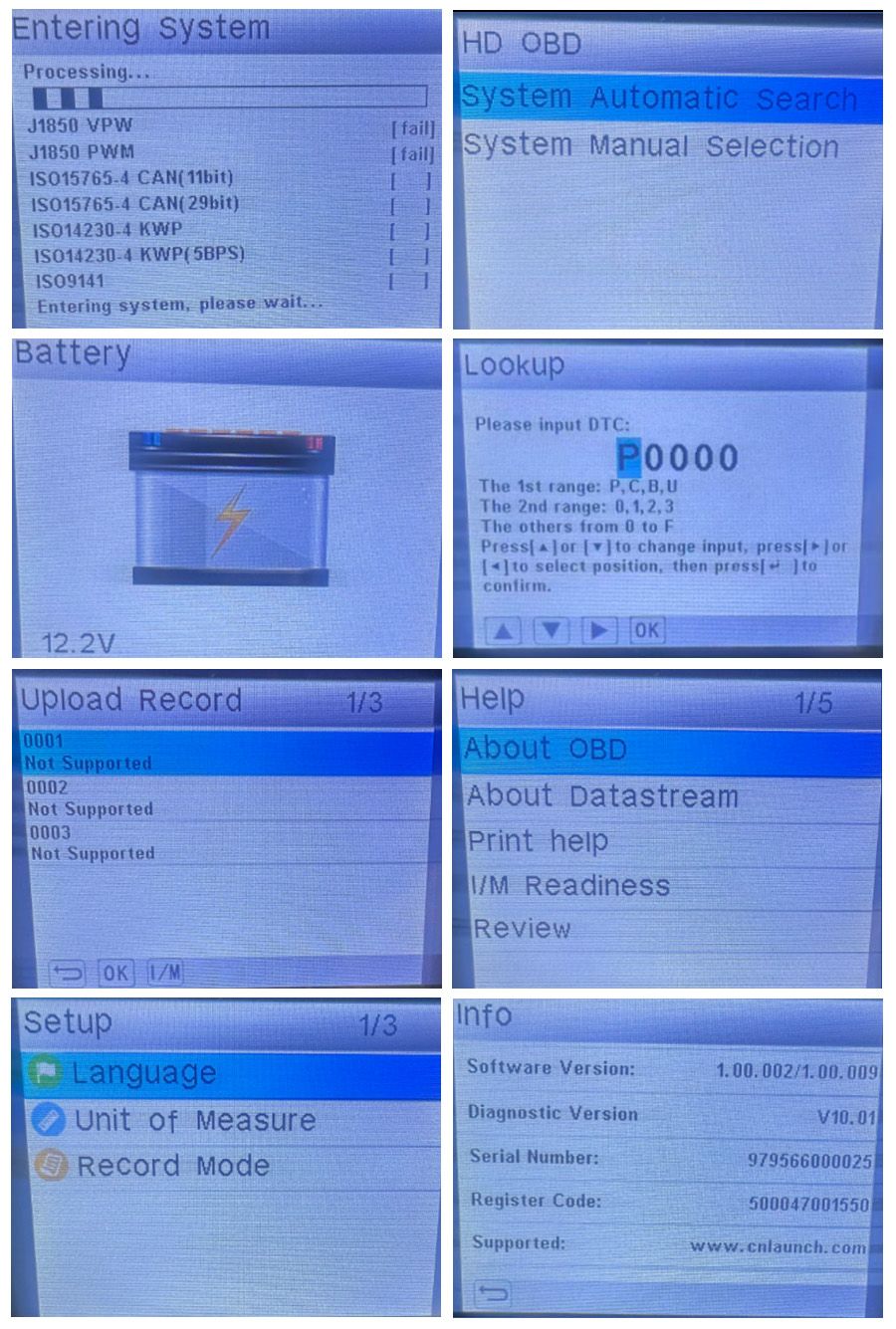

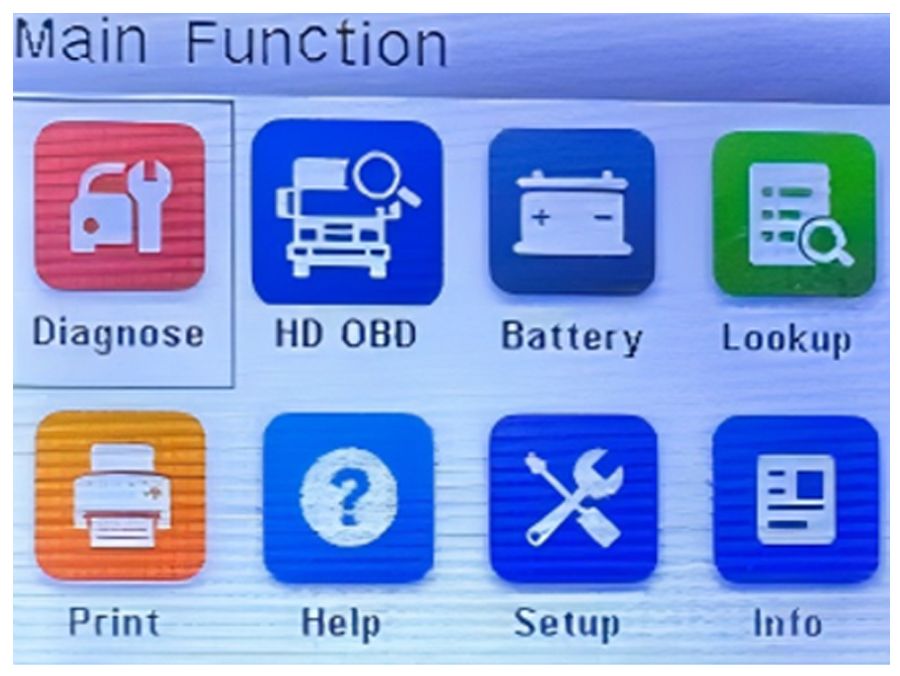

Produktfunktionen
Diagnose (PKW OBD Diagnose)
Unterstützt gängige globale Automobilkommunikationsprotokolle ohne Kompatibilitätsbedenken.
HD OBD (Schwere Lkw OBD Diagnostik)
Dual-Mode Intelligente Diagnostik
Automatische Systemsuche
Identifiziert automatisch Fahrzeugkommunikationsprotokolle mit einem einzigen Klick und schafft schnell eine Verbindung für hohe Effizienz und Komfort.
Manuelle Systemauswahl
Unterstützt professionelles Personal, das das System manuell spezifiziert, um spezielle oder komplexe Fahrzeugmodelle zu handhaben, was eine genauere und flexiblere Diagnose bietet.
Batterie (Batterieprüfung)
Lesen Sie die Batteriespannung vom OBD-Port.
Aufsuchen (Fehlercode Aufsuchen)
Genaue Diagnose mit einem Klick, Fehlercode-Suche:
- Geben Sie den Fehlercode ein
- Passen Sie die Zeichen entsprechend den Anweisungen an
- Drücken Sie [OK], um die Suche zu bestätigen
Hilfe
OBD-bezogene Definitionen;Definitionen der Datenflussterminologie;Definitionen der I/M-Bereitschaftszustandsterminologie;Anzeigen aufgezeichneter Daten.
Einrichten
- Sprachwechsel:Unterstützt drei mehrsprachige Schnittstellen, um den Betriebsbedarf von Benutzern in verschiedenen Regionen in der Muttersprache gerecht zu werden.
- Maßeinheit:Ermöglicht flexible Einheitseinstellungen, um sicherzustellen, dass das Lesen von Daten den Benutzergewohnheiten entspricht.
- Aufzeichnungsmodus:Ein-Klick-Aktivierung und Deaktivierung des Aufnahmemodus.
Informationen (Geräteinformationen)
- Softwareversion:Die derzeit auf dem Gerät installierte Softwareversion.
- Diagnostische Version:Die Firmware-Version, die derzeit auf dem Gerät installiert ist.
- Seriennummer
- Registrierungscode
Unterstützt: Offizielle Support-Kanäle
Produktspezifikationen
- Bildschirm:2,8 Zoll
- Lagerung:16 MB
- Schnittstellen:1. OBDII (direkter Ausgang); 2.Typ C
- Spannung:24V
- Betriebsstrom:0,25 A
- Betriebstemperatur:0℃–50℃
- Lagertemperatur:-20℃–70℃

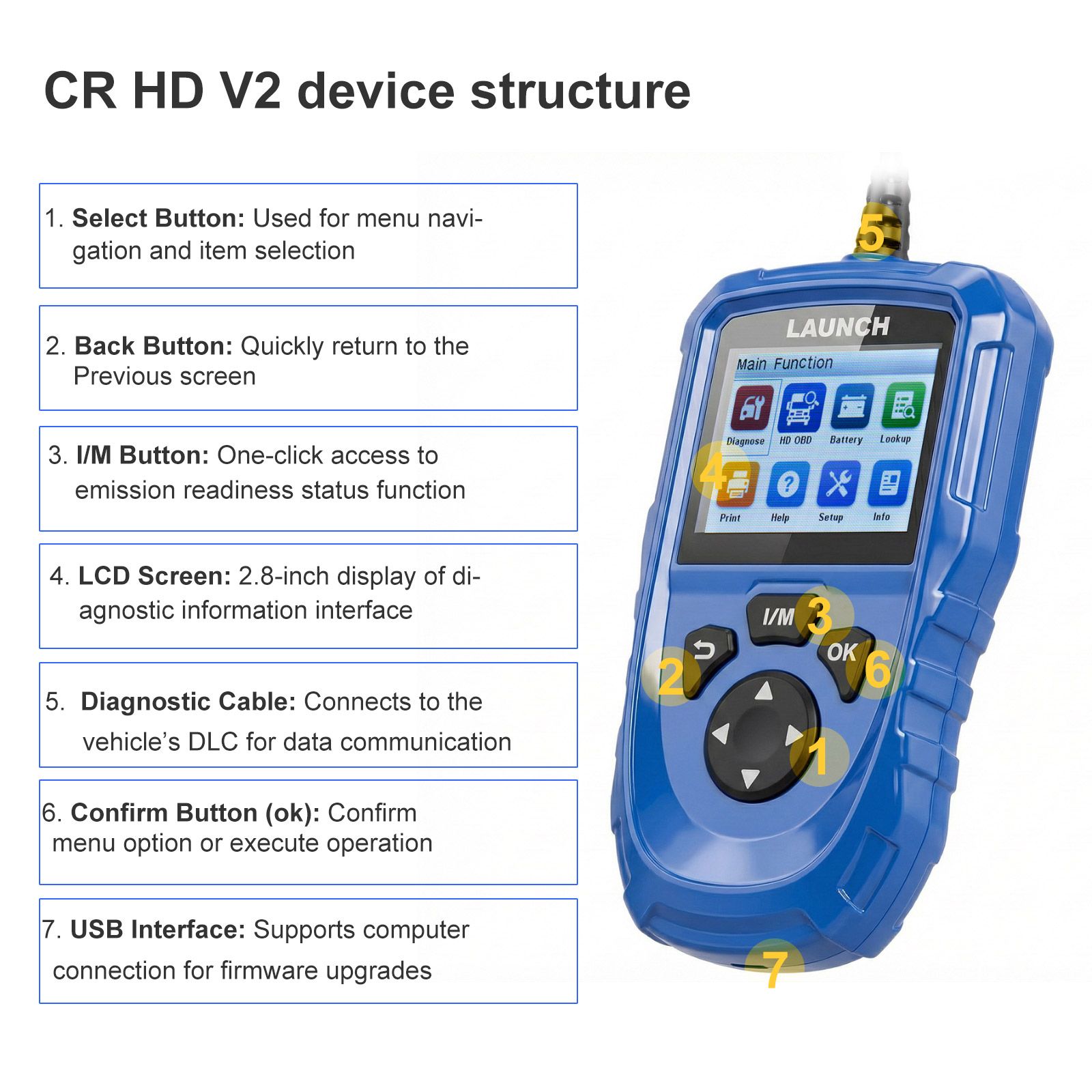

- Schaltflächen:oben, unten, links, rechts, bestätigen, zurück, e/a
- Zertifizierungen:CE, FCC, IC, RoHS
- Sprachen:Englisch, Französisch, Spanisch
- Dienstleistungen:Upgrade-Paket über PC-Clientverbindung erhalten, dauerhaft gültig.

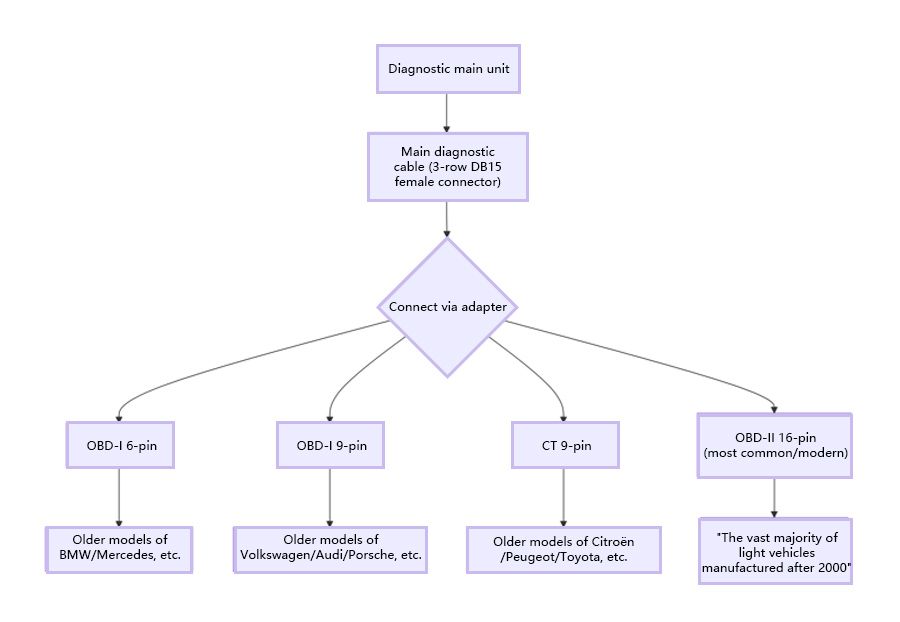

Fahrzeugdiagnostische Schnittstellenarbeitsdiagramm
Schnelle Verbindungs- und Diagnosebetriebsschritte
1. Verbindungsschritte
- Schalten Sie zunächst den Zündschalter aus und stellen Sie sicher, dass sich das Fahrzeug in einem sicheren Zustand befindet;
- Anschließend finden Sie den DLC (Data Connector) – normalerweise unter dem Lenkrad oder auf dem Fahrerseitendashboard;
- Als nächstes wählen und installieren Sie den entsprechenden Adapter entsprechend dem DLC-Typ des Fahrzeugs;
- Anschließen Sie dann das Diagnosekabel über den Adapter an das DLC des Fahrzeugs;
- Schließlich schalten Sie den Zündschalter an (der Motor kann ausgeschaltet oder laufen) und starten Sie das Diagnosesystem.
2. Diagnosebetrieb
- Verbinden Sie das Gerät:Verbinden Sie das Diagnosewerkzeug mit dem DLC des Fahrzeugs, schalten Sie den Zündschalter an und das Gerät startet automatisch;
- Eingang in die Hauptschnittstelle:Nachdem das System das Fahrzeug erkannt hat, tritt es in den Hauptfunktionsbildschirm ein;
- Auswahl einer Funktion:Wählen Sie Fehlercodesuche, Datenprotokollierung, Wiedergabe oder Hilfsfunktionen nach Bedarf aus;
- Folgen Sie den Prompts:Befolgen Sie die Anweisungen auf dem Bildschirm, um den Test abzuschließen;einfach und effizient.

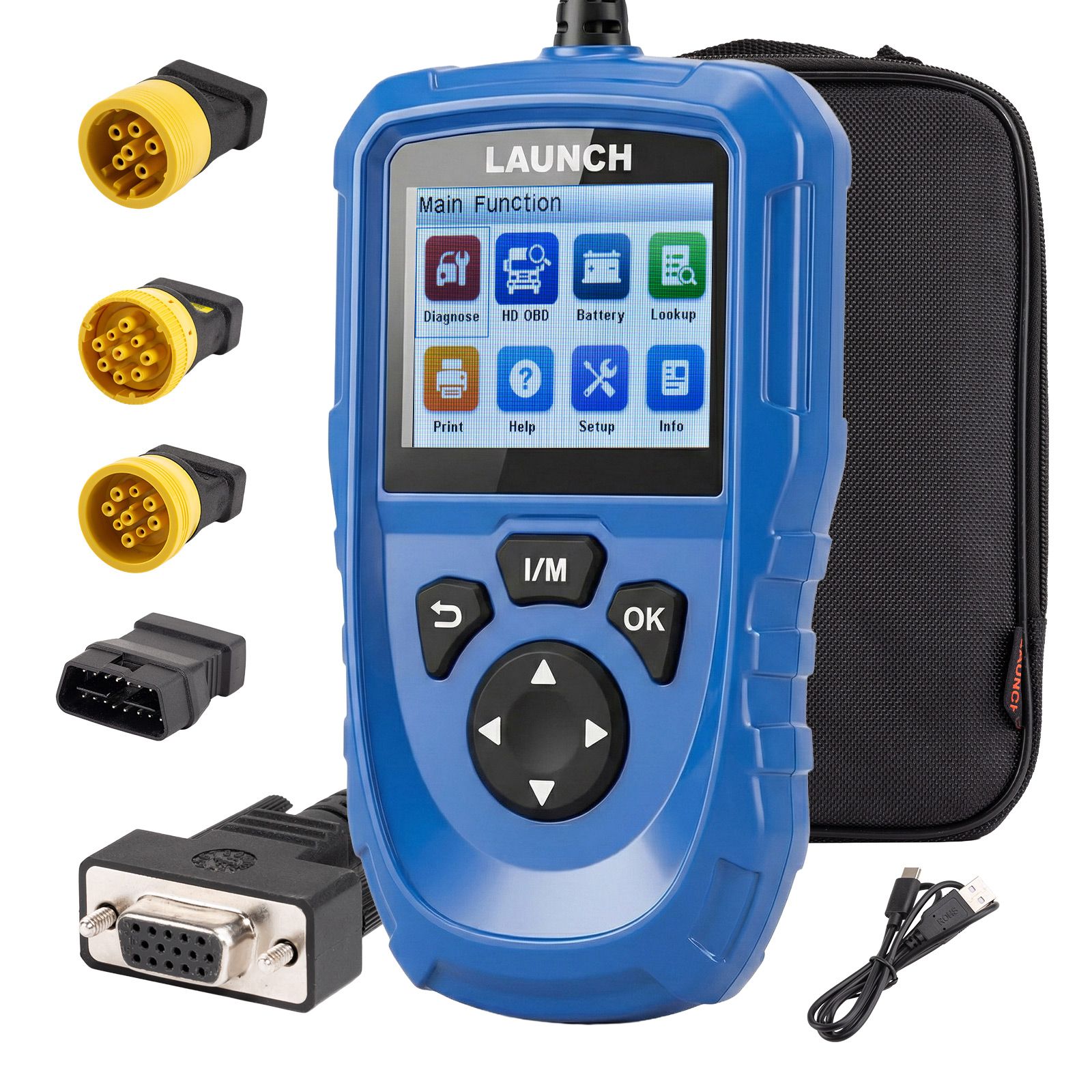

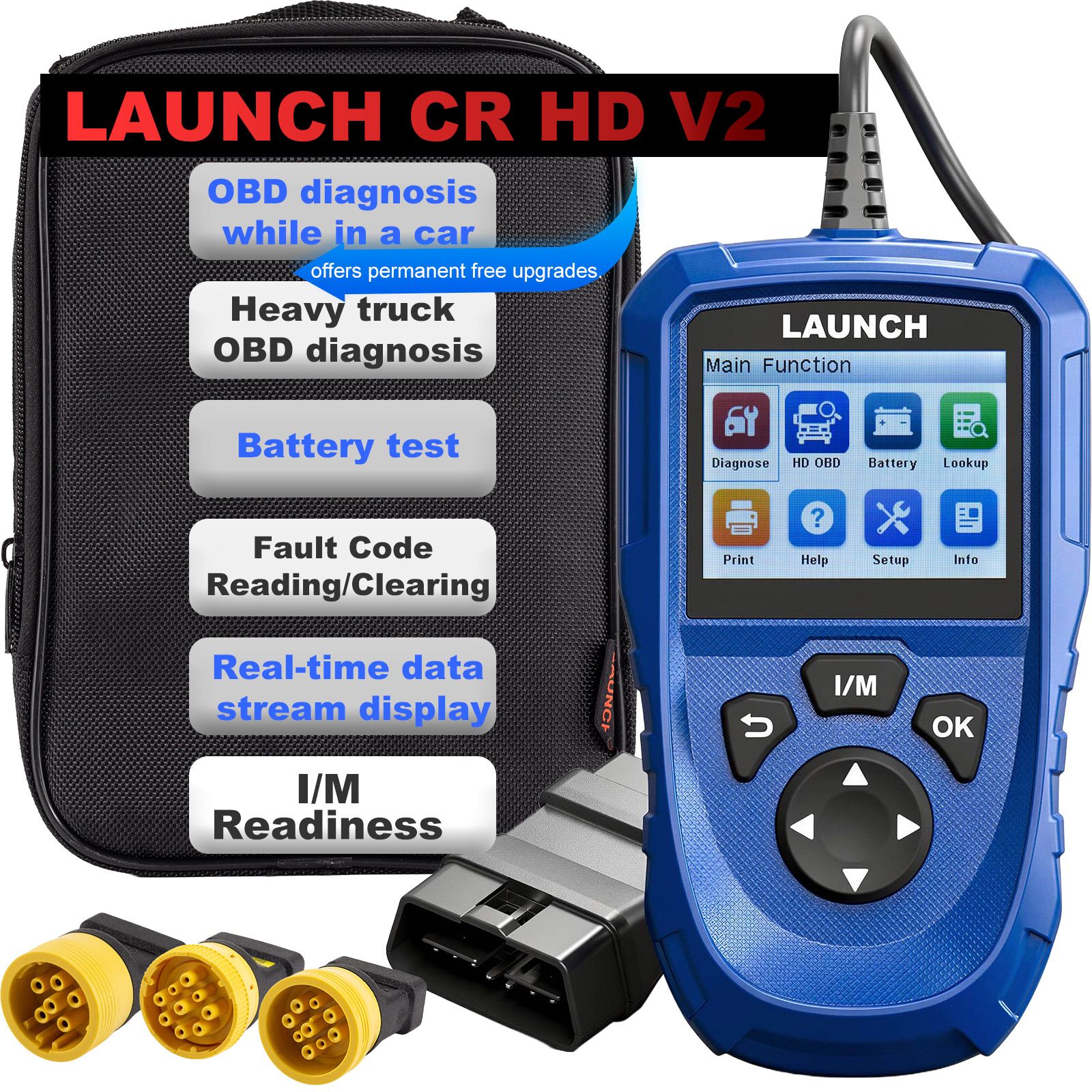

Paket beinhaltet
- 1st × Haupteinheit mit Diagnosekabeln (3-reihige DB15-Steckverbinder (1,5m-Kabel))
- 1pc × OBD6 Stecker
- 1pc × OBD9 Stecker
- 1pc × CT9 Steckverbinder
- 1pc × Adapterstecker
- 1pc × USB-Netzkabel
- 1st × Schnellstartanleitung
- 1pc × Stoffbeutel
