LAUNCH EM101N EV Oszilloskop & Multimeter

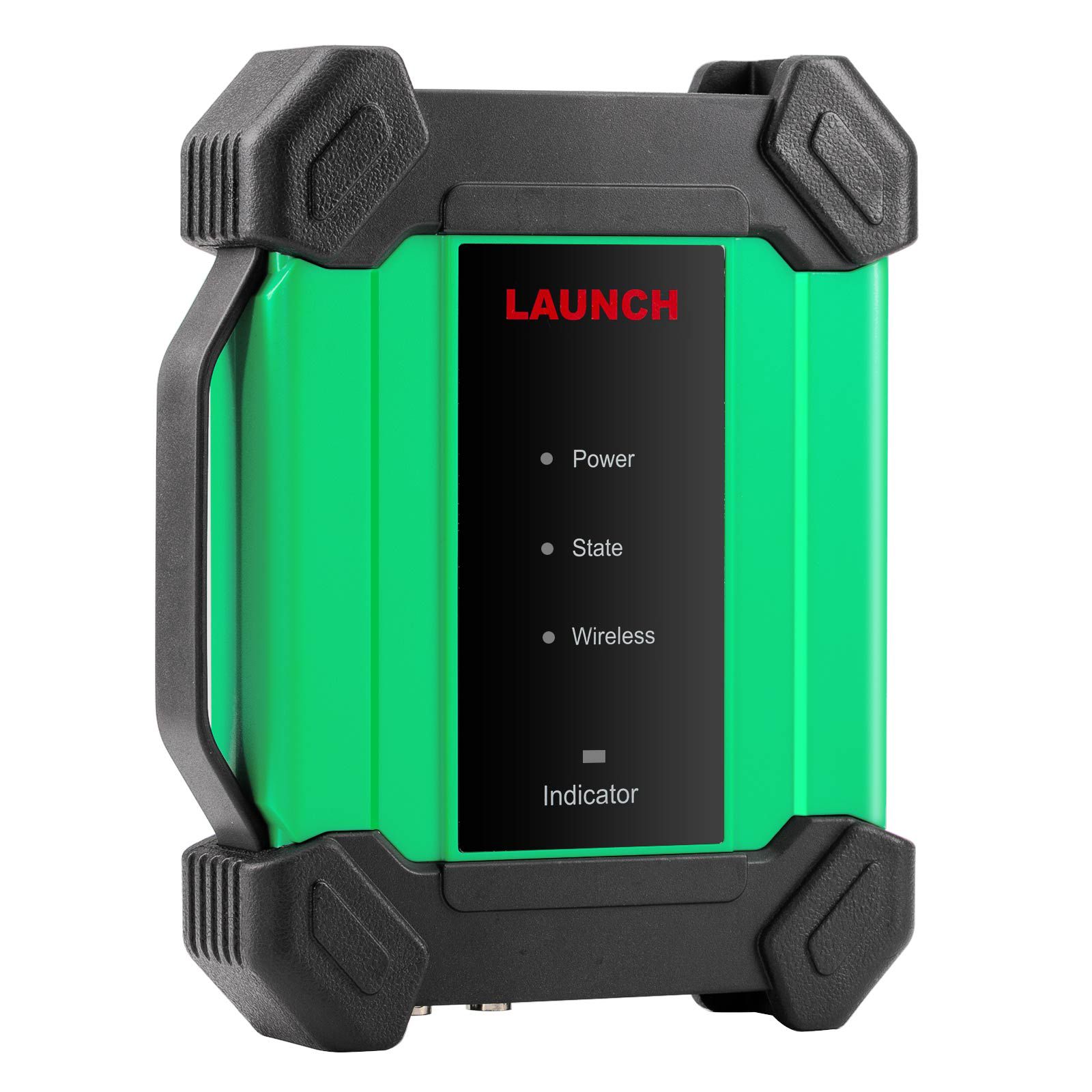

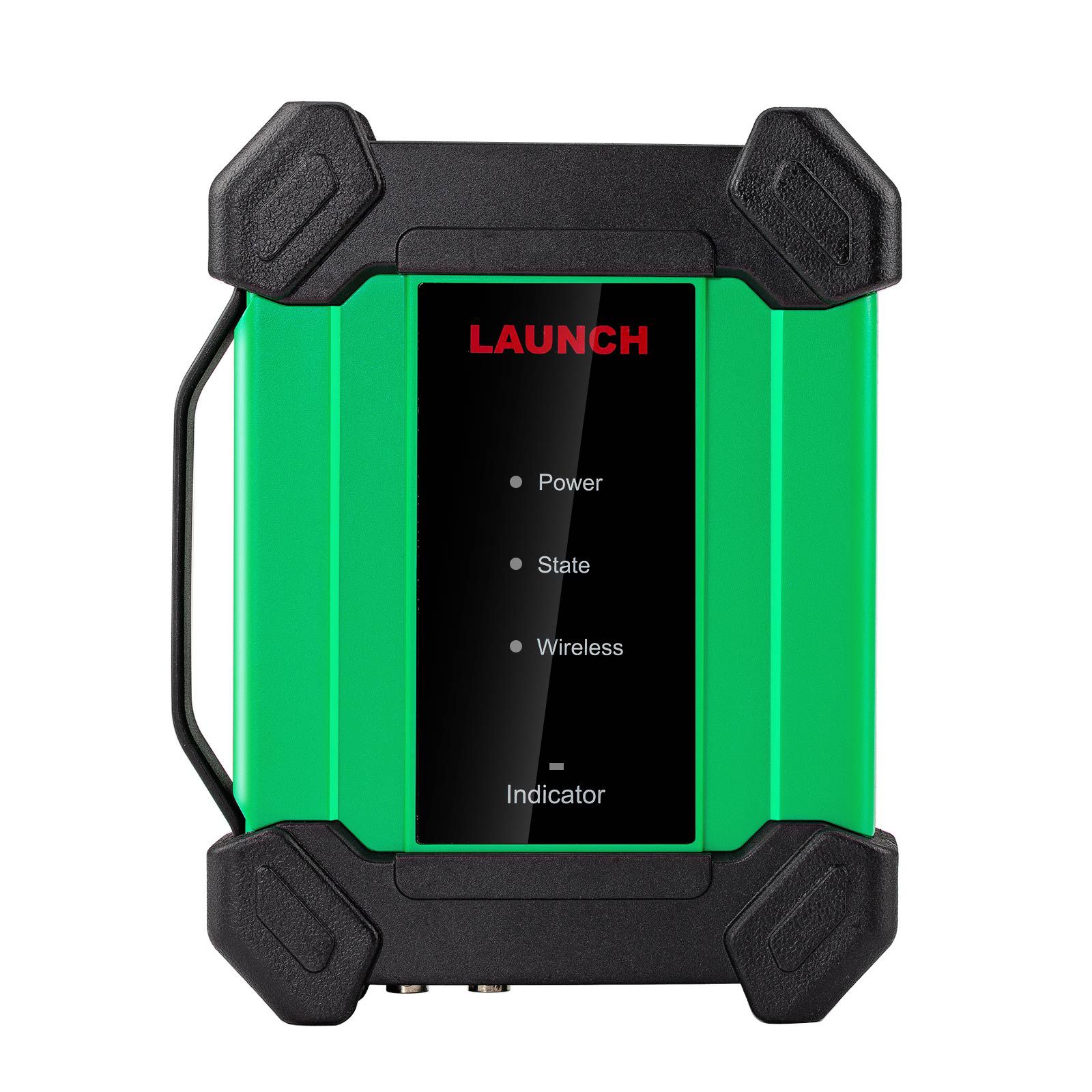

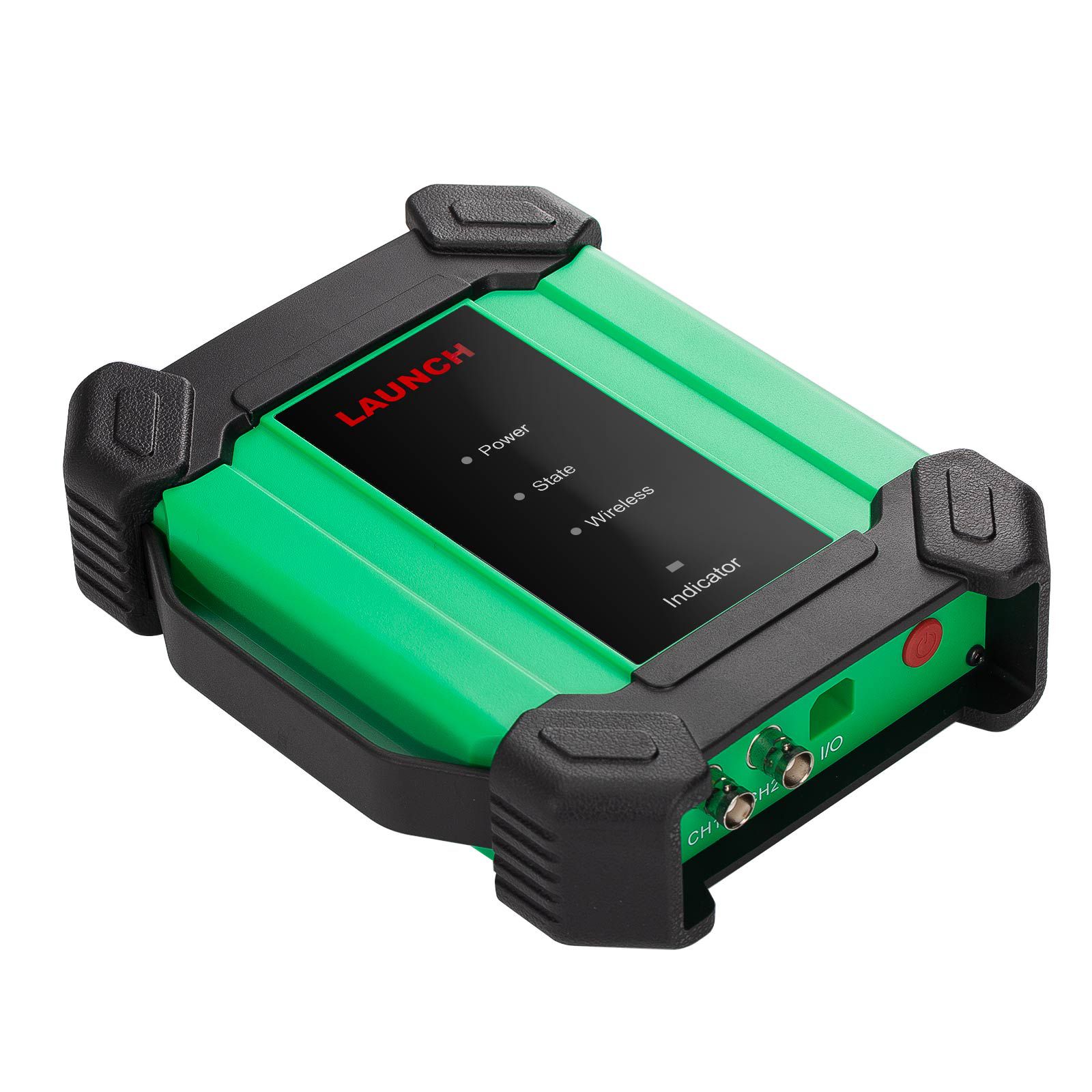

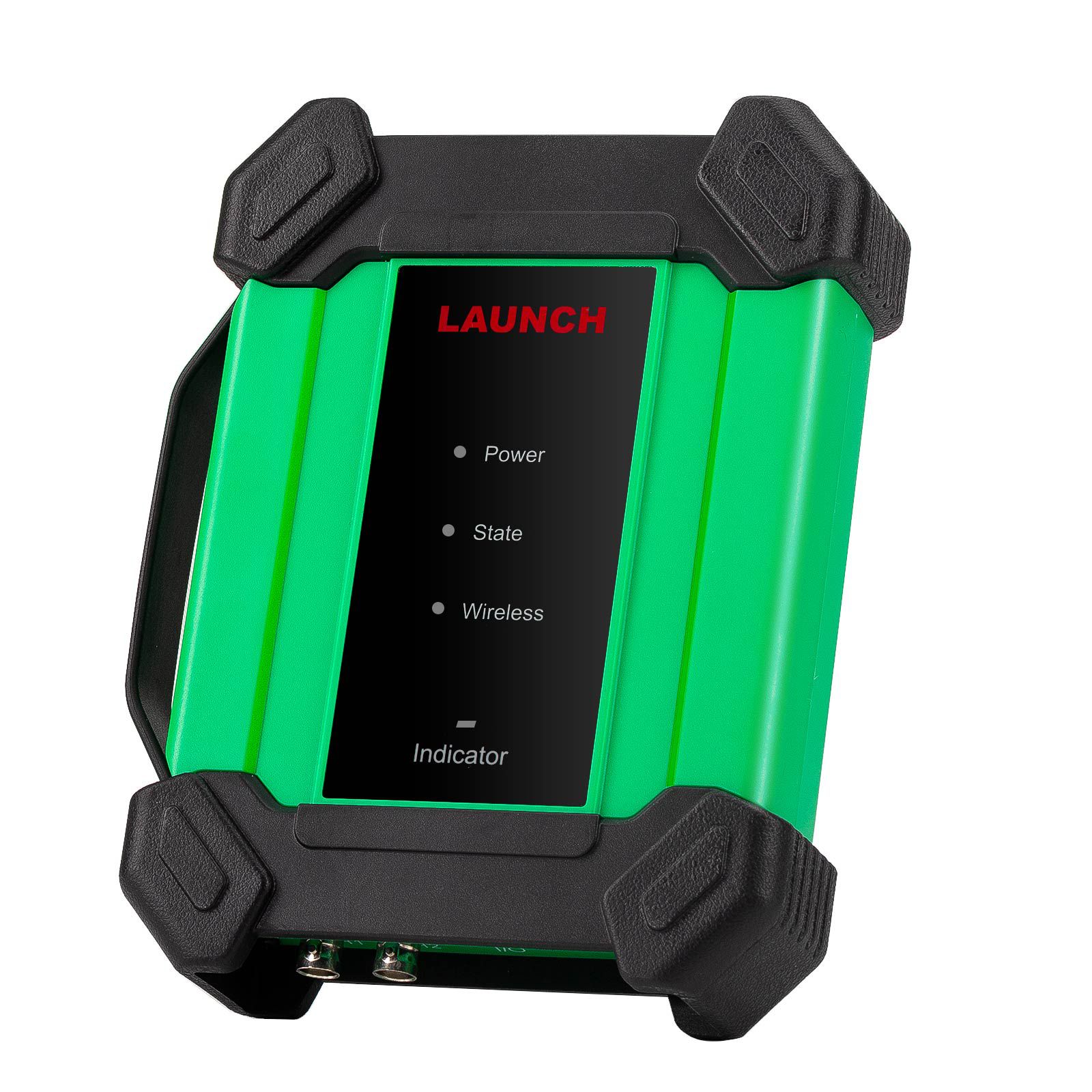

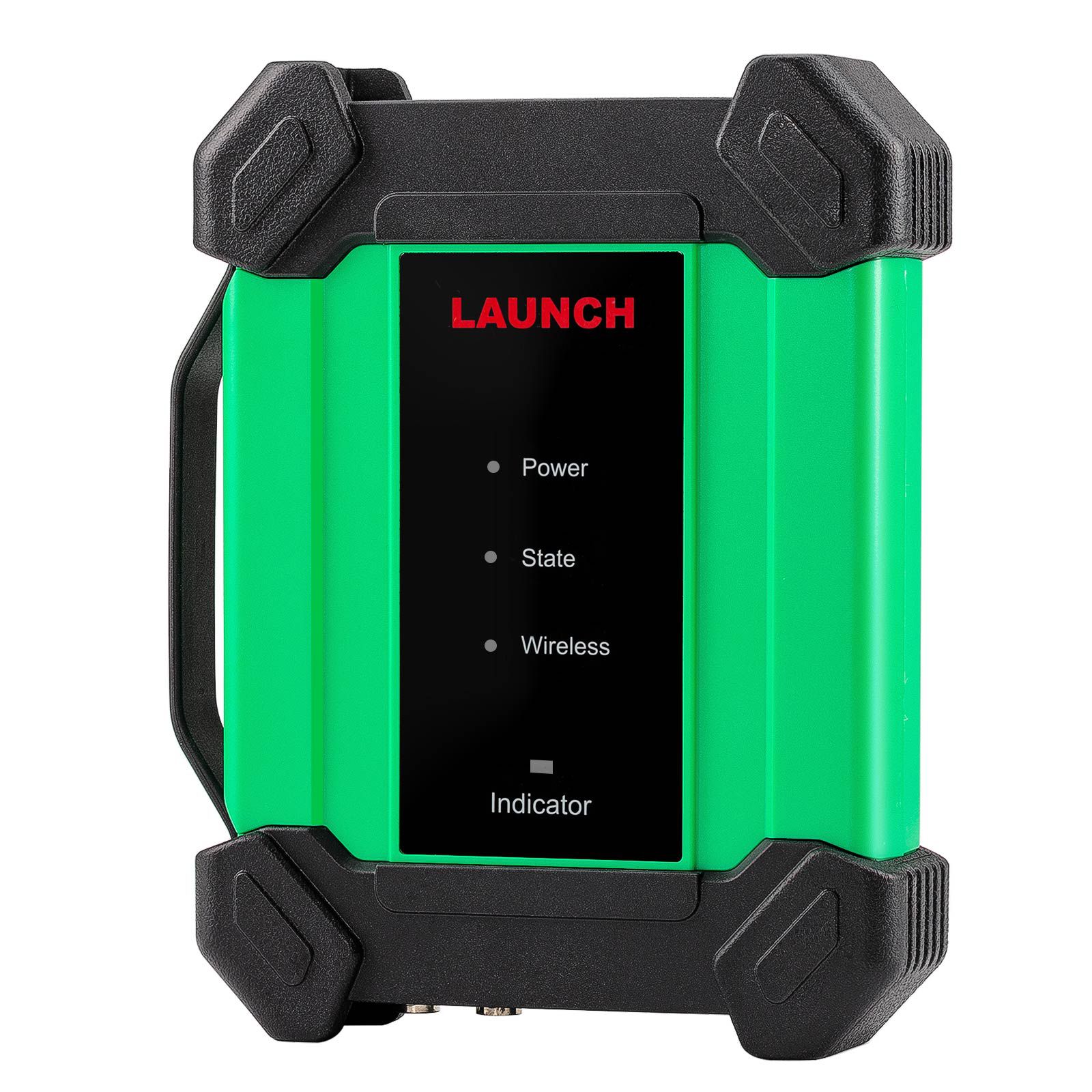

Dieser EM101N besteht aus Hardware und Software.Die Hardware umfasst das EM101N-Modul und den Anschlussdraht.Die Oszilloskop- und Multimeter-APP sind auf dem Diagnosewerkzeug installiert.
Automotive Oszilloskope helfen dem Auto-Reparatur-Techniker mit der Fähigkeit, schnell Fehler an Automotive-Elektronik und Verkabelung zu identifizieren. Die Oszilloskop-Kehgeschwindigkeit ist weit größer als die Signalfrequenz solcher Fahrzeuge,gewöhnlich 5-10 Mal des gemessenen Signals und schnell das Schaltungssignal zu erfassen, während langsam die Wellenform zur Beobachtung und Analyse anzeigen.
Das eingebaute Multimeter bietet einfache Messungen zur Prüfung von Spannung, Strom und Widerstand, um Fehler zu ermitteln.

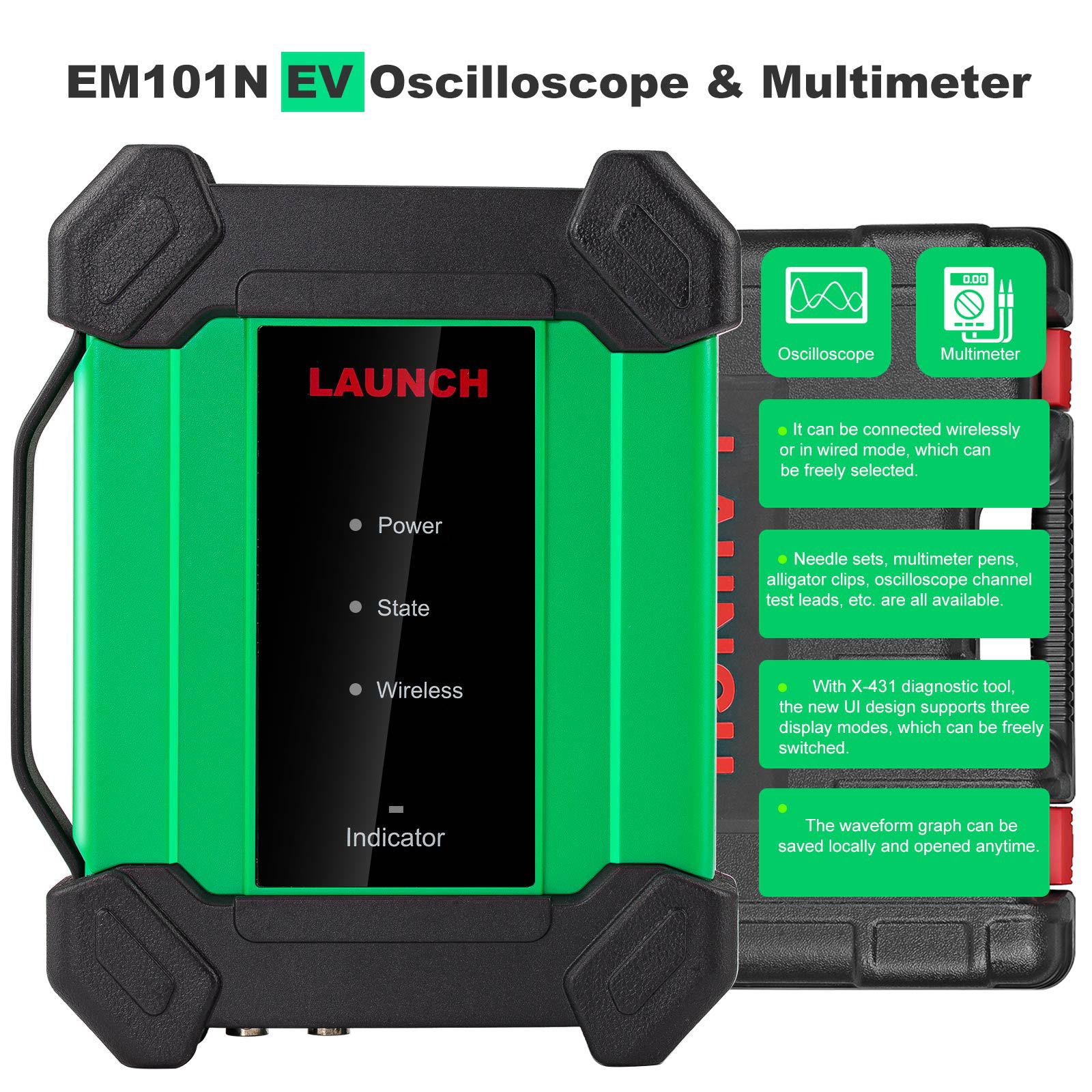

1. Kombiniert mit den Eigenschaften von Doppelkanaloszilloskop und Multimeter.

2. Die Anti-Fall-Gummihülse erhöht den Schutz des Produktes, und die einzigartige Sicherung Stecker-in-Design ist bequem für den Austausch.

3. Mit X-431 Diagnosewerkzeug kann es drahtlos oder im verdrahteten Modus angeschlossen werden, der frei ausgewählt werden kann.

4. Mit X-431 Diagnosewerkzeug unterstützt das neue UI-Design drei Anzeigemodi, die frei geschaltet werden können.

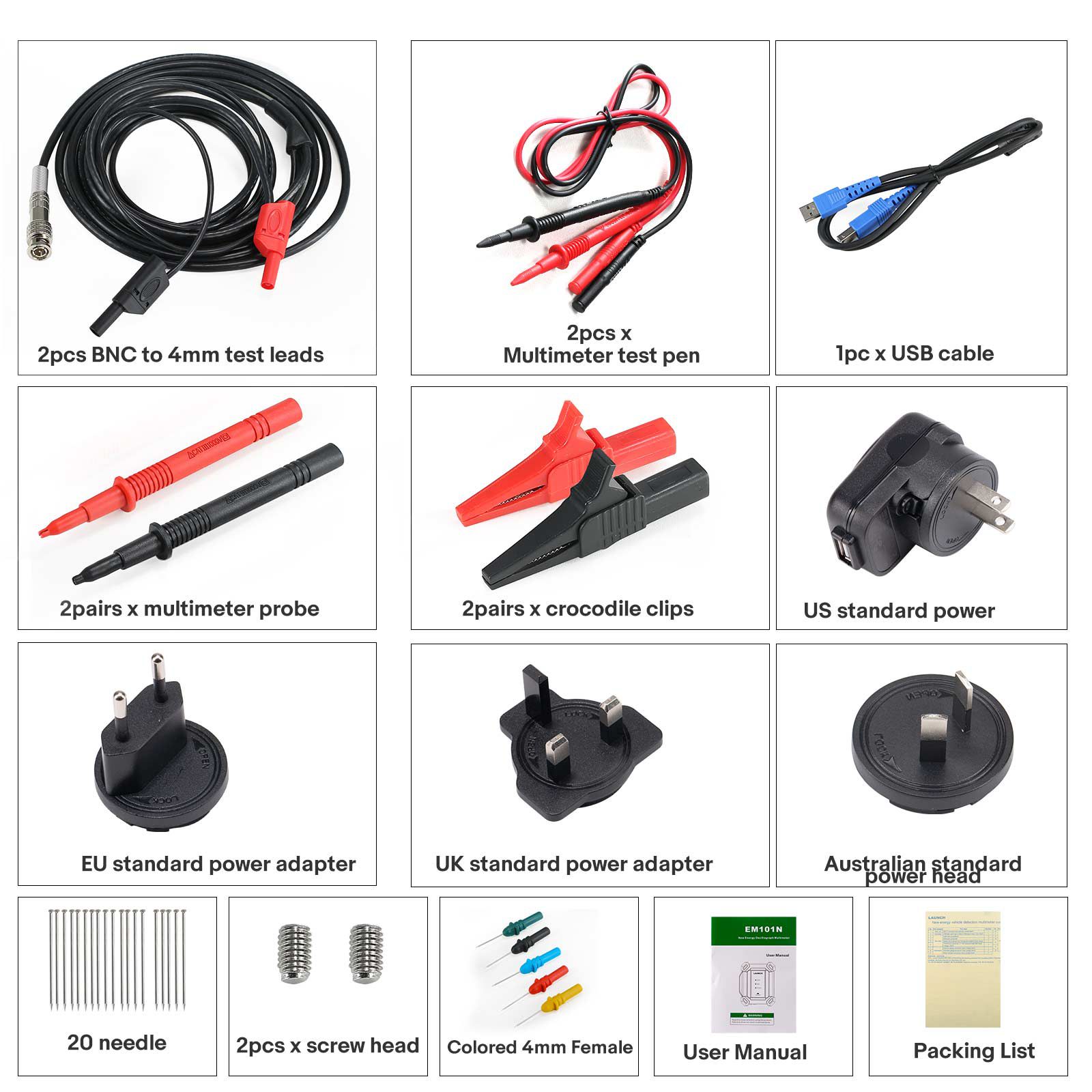

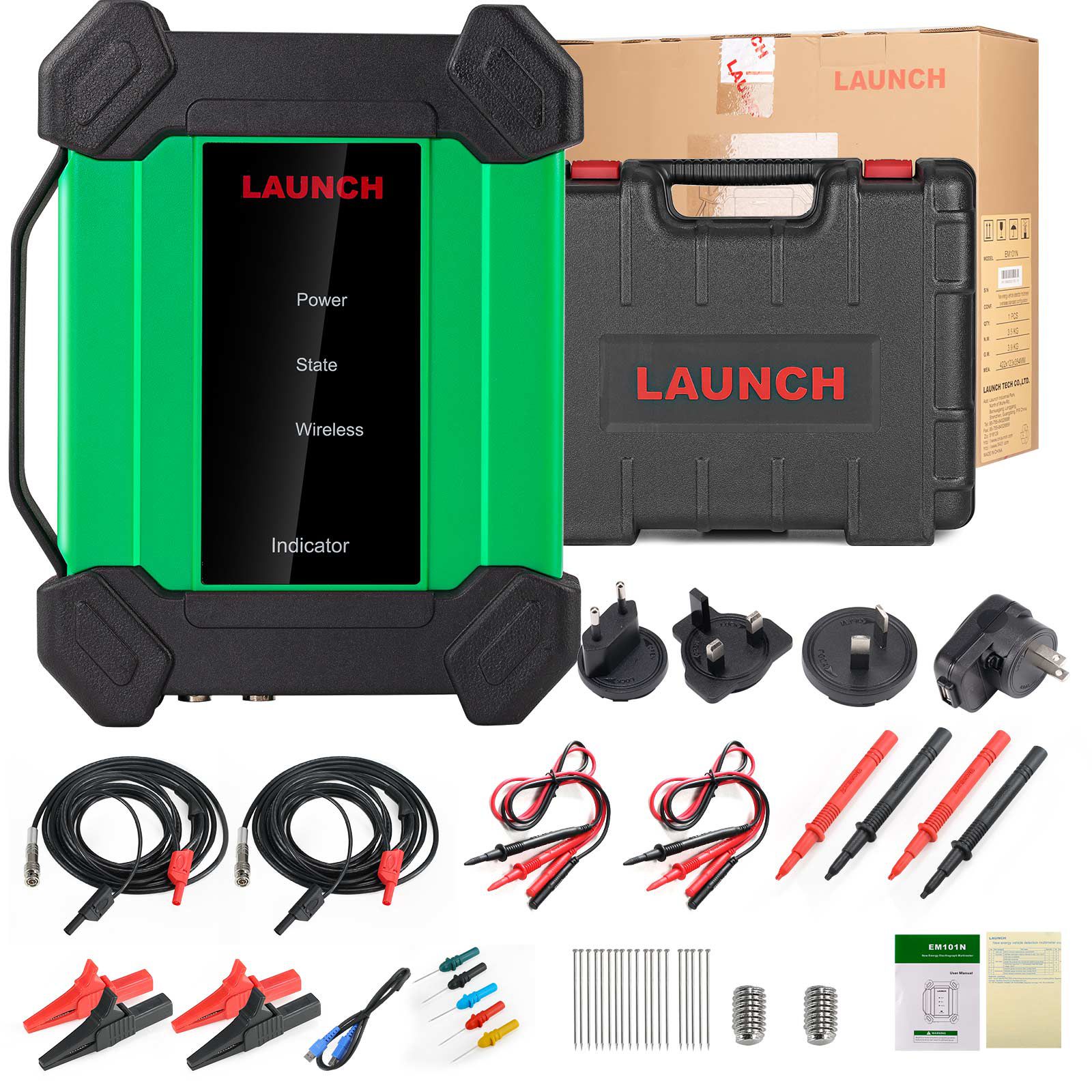

5. Nadelsätze, Multimeter-Stifte, Alligator-Clips, Oszilloskopkanal-Testleitungen usw. sind alle verfügbar.

Produktspezifikationen:

Gleichspannung: Automatischer Bereich, Testbereich: ±600V

Wechselspannung: Automatischer Bereich, Testbereich: ±600V

Gleichstrom: Automatischer Bereich, Testbereich: ±10A

(Es ist notwendig, einen externen Sensor für einen großen Bereich Strom anzuschließen.)

Wechselstrom: Automatischer Bereich, Testbereich: ±10A.Mittelwertmessung

(Es ist notwendig, einen externen Sensor für einen großen Bereich Strom anzuschließen.)

Widerstand: Automatischer Bereich, Testbereich: 0 ~ 6MΩ

Ein- und Ausschaltung: Tweeten bei weniger als 30 Ω

Diode: 0,5V-2,0V

Batteriekapazität: 3100mAh

Bandbreite: 10MHz

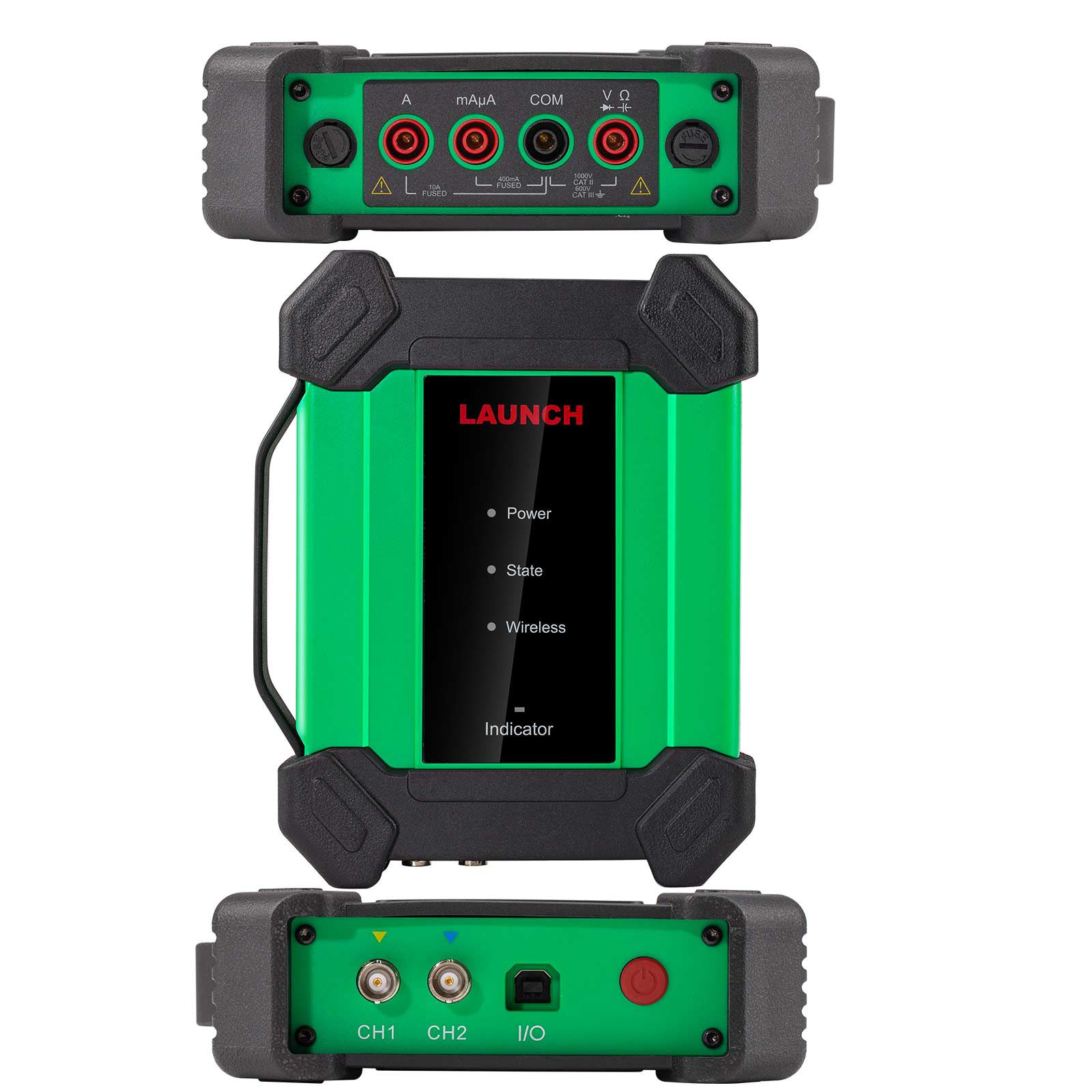

Kanal: Zwei analoge Kanäle

Echtzeit-Abtastrate (Max): 50MHz/s

Zeit Basisbereich: 1us / div ~ 10s / div, Schritt für Schritt 1 ~ 2 ~ 5 mal

Probenahme: Normale Probenahme, Spitzendetektion, Durchschnitt

Pufferspeicher: 1M

Eingangskupplung: DC, AC, geerdet

Eingangswiderstand: 1MΩ ± 2%, parallel mit 15pF ± 5pF

Vertikale Empfindlichkeit: 2mV / div ~ 5V / div

Vertikale Auflösung: 8 Bits

Maximale Eingangsspannung: 40V Spitzenwert (DC + AC Spitzenwert)

Sonde Dämpfungsfaktor: 1X, 10X, 100X (Sonde Unterstützung erforderlich)

Trigger Typ: Edge Trigger, Pulsbreite Trigger

Triggermodus: Auto, Normal, Einzel

Automatische Messung: Spitzenwert, Durchschnittswert, Maximalwert, Minimalwert, Topwert, Tiefwert, Frequenz, Periode
