Autel PowerScan PS100 Elektrosystem Diagnose Tool

Autel PowerScan PS100 Elektrische Systemdiagnose

Autel PowerScan PS100 Generation Beschreibung:

Autel PowerScan PS100 ist der beste elektrische Tester zur Verkürzung der Diagnosezeit in allen elektrischen 6- bis 30-Volt-Fahrzeugsystemen.Nach einem einfachen Anschluss des Werkzeugs an die Fahrzeugbatterie.

Autel PowerScan PS100 Funktionen:

1. Ermitteln Sie auf einen Blick, ob eine Schaltung positiv, negativ oder offen ist, ohne Clips von einem Batteriepol an einen anderen anschließen zu müssen.
2. Test für Kontinuität mit seiner eingebauten Hilfsbodenleitung.
3. Durch Drücken des Netzschalters führen Sie einen positiven oder negativen Batteriestrom zur Sondenspitze, um die Funktion einer elektrischen Komponente ohne Verwendung von Jumperdrähten zu testen.
4. Test für schlechte Erdungskontakte sofort ohne Durchführung von Spannungsabfalltests.Das Werkzeug ist auch kurzschlussgeschützt;Der interne Leistungsschalter löst aus, wenn er überlastet wird.
5. Folgen und lokalisieren Sie Kurzschlüsse, ohne Sicherungen zu verschwenden.Mit dem langen Kabel des Gerätes können Sie über die gesamte Länge des Fahrzeugs testen, ohne ständig nach geeigneten Fahrzeuggeländen zu suchen.

Autel PowerScan PS100 Eigenschaften:

● Führt jede Art von Service durch, einschließlich Einspritzung, Messung, Massetests, Polaritätsprüfungen, Kontinuitätsprüfungen und Komponenten-Aktivierung
● AVOmeter ermöglicht es Ihnen, Spannung, Strom und Widerstand auf Knopfdruck abzulesen
● Mit einem Drehen des Netzschalters haben Sie sofort eine Heiß-/Erdungsleitung zum Einschalten elektrischer Komponenten wie Kühlventilatoren, Relais usw.
● Gleichzeitiges Aktivieren der Komponenten direkt in der Hand durch Heißleitung und Erdleitung
● Identifiziert sofort positive, negative und offene Schaltkreise
● Sofortige Tests auf schlechte Bodenkontakte, so dass Sie Shorts schnell verfolgen und lokalisieren können, ohne Sicherungen zu verschwenden
● Überprüft sofort die Kontinuität von Schaltern, Relais und Dioden
● Schutzschalter
● Integrierte Taschenlampe ermöglicht es Ihnen, im Dunkeln zu arbeiten
● Audio-Tonanzeige ermöglicht ein No-Look Menü Scrollen, sobald Benutzer mit der Menütonzuweisung vertraut sind
● 20ft (ausziehbares) Kabel bietet ausgezeichnete Zugänglichkeit, um entlang des Fahrzeugs zu testen
● Extrem einfach zu bedienen und sehr zuverlässig

Autel PowerScan PS100 Beschreibung:


①Sondenspitze – Kontaktiert die zu prüfende Schaltung oder Komponente.
②Head Lights – Beleuchtet dunkle Arbeitsbereiche oder Arbeitsbereiche in der Nacht. .
③Rot/Grün Polaritätsindikator – Identifiziert positive, negative oder offene Kreisläufe.
Die rote Anzeige leuchtet, wenn die Sondenspitze einen positiven Stromkreis berührt.Die grüne Anzeige leuchtet, wenn die Sondenspitze einen negativen Stromkreis berührt.
④LCD-Anzeige – Zeigt Testergebnisse an.
⑤Circuit Breaker Reset – Setzt das Werkzeug zurück, wenn der Circuit Breaker ausgelöst wird.
⑥Power Switch – Ermöglicht Ihnen, einen positiven oder negativen Batteriestrom zur Spitze zu leiten, um die Funktion elektrischer Komponenten zu aktivieren und zu testen.
⑦Mode Taste – Wählt den Arbeitsmodus: Wechselspannung, Gleichspannung, Widerstand, Ton.
⑧Lautsprecher – Wenn der Audioton eingeschaltet ist, ertönt ein Piepton.
⑨Auxiliary Ground Lead – Unterstützt die Prüfung als Ground Lead.
⑩Adapter – Anschluss an den Akku

Autel PowerScan PS10 Arbeitsmodus:

Es gibt vier Modi, um die elektrischen Systeme zu diagnostizieren, die durch Drücken der Mode-Taste aufgerufen werden können und durch jeden einzelnen fahren.

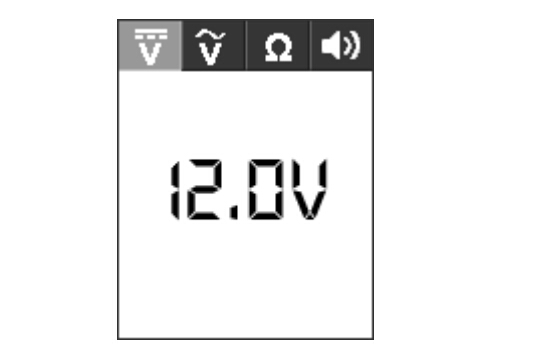

Gleichspannung
Während das Werkzeug in diesem Modus, berühren Sie die Sondenspitze mit einer Schaltung, dann wird das LCD-Display die Gleichspannung mit einer Auflösung von 0,1 Volt ablesen.

Wechselspannung
Während das Werkzeug in diesem Modus, kontaktieren Sie die Sondenspitze mit einer Schaltung, dann wird das LCD-Display die Max.-Spannung, die Min.-Spannung, die Frequenz und den Betriebszyklus ablesen.

Widerstand
Während das Werkzeug in diesem Modus, berühren Sie die Sondenspitze mit einem Stromkreis, dann wird das LCD-Display den Widerstand zwischen der Spitze und der zusätzlichen Erdungsleitung ablesen.

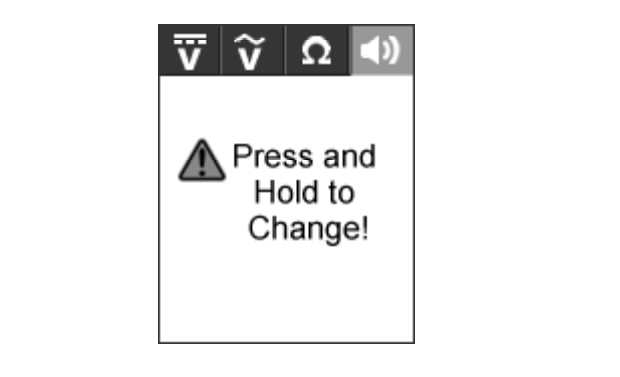

Ton ein/aus
Während das Werkzeug in diesem Modus ist, drücken Sie einfach kurz auf die Modus-Taste, um den Ton ein- oder auszuschalten. Wenn Sie schnell (ein schnelles Drücken und Loslassen) die Modus-Taste drücken, wenn ein kurzer hoher Piepton gehört wird, bedeutet dies, dass der Audioton eingeschaltet ist. Wenn ein kurzer leiser Piepton gehört wird, wird der Audioton ausgeschaltet.

Diese Funktion ist von unschätzbarem Wert, wenn Sie in hellen Bereichen arbeiten, in denen LED-Beleuchtung allein nicht ausreicht.Die Audiofunktion kann bei Bedarf deaktiviert werden, z. B. für Anwendungen, bei denen das Tool über längere Zeit an Schaltungen angeschlossen wird und die Audiowiedergabe störend werden kann.

Autel PowerScan PS100 Spezifikationen:

Anzeige:	TFT Farbdisplay (160 x 128 dpi)
Betriebstemperatur:	0 bis 60°C (32 bis 140°F)
Externe Stromversorgung:	12,0 oder 24,0 V Stromversorgung über Fahrzeugbatterie
Länge\Breite\Höhe:	126mm(4.96")\46.5mm(1.83")\35mm(1.38")
NW:	0.105kg (0.23lb),GW: 0.726 kg(1.6lb)

Autel PowerScan PS100 FAQ:

1. Ist der PowerScan Probe Tester Computer und Airbag sicher?
Die Werkzeug-LED und LCD ziehen nicht mehr als 1-Millimeter Strom, daher ist es bei Verwendung als Testlicht oder Multimeter Computer- und Airbag-sicher.Das Drücken des Netzschalters ist jedoch eine andere Geschichte.Wenn Sie den Schalter nach vorne drücken, leiten Sie den vollen Batteriestrom bis zur Spitze der Sonde.Es gibt eine schöne Sicherheitsfunktion in das Werkzeug eingebaut.Schließen Sie einfach das zusätzliche Erdungskabel an das Werkzeug an und drücken Sie den Netzschalter nach vorne, bis er den Leistungsschalter auslöst. Dadurch wird verhindert, dass Strom an die Spitze gelangt, aber Sie können das Werkzeug trotzdem als Multimeter verwenden.Wenn Sie von Computerkomponenten entfernt sind, drücken Sie einfach die Reset-Taste und Sie sind bereit, wieder einzuschalten.

2. Warum habe ich keine Stromversorgung an der Spitze, wenn ich den Netzschalter nach vorne drücke, aber die rote LED leuchtet?
Der Netzschalter macht viel durch.Es ist eines der wenigen Dinge, die mit dem Werkzeug schief gehen.Der Schalter ist ein Verbrauchsmaterial, das gelegentlich ausgetauscht werden muss.Wir haben es wirklich einfach gemacht, es nicht nur zu ändern, sondern auch einen neuen Schalter zu kaufen.Der Schalter kann in Sekundenschnelle herausgeschnappt und ausgetauscht werden.Sie können Schalter bei Ihrem Autel autorisierten Werkzeuglieferanten kaufen.Das Werkzeug mit den Wippschalter-Steckplätzen macht es einfach, einen verschlissenen Schalter im Feld auszutauschen, ohne ihn zur Reparatur schicken zu müssen.

Autel PowerScan PS100 Bewertungen:

Von Peter on 3 Juni,2018
Dieses Tool ist es wert, das Geld auszugeben und einmal zu weinen.Ich habe eine Short in einem Fahrzeug gefunden und es macht die Arbeit einfach

Von Teery.P am 13 Mai,2017
Ich war noch nie so beeindruckt von einem so günstigen Tool.Ein Freund von mir kaufte ein ähnliches "Powered Sonde" Gerät, und ich war beeindruckt.Ich kaufte dieses, weil die Punktoszilloskop-Funktion nützlich schien.Ich traf die richtige Entscheidung.
Dieses Ding ist unglaublich hilfreich für jede Art von Automobilelektronik Tests.Müssen Sie herausfinden, warum ein Licht nicht an ist?Setzen Sie 12V in den Lampenhalter und überprüfen Sie, ob ein Schalter funktioniert?Richte damit auf die Rückseite und drehe den Schalter um.Sie müssen herausfinden, warum eine Anhängerlicht nicht funktioniert?Dieses Ding hat eine verdammt lange Kabelverlängerung, um weit zurück zum Anhänger zu gelangen.Müssen Sie Probleme mit einem Kabelbaum unter dem Auto beheben?Dies wird nicht nur den Job erledigen, sondern es hat auch ein anständiges LED-Licht.
Ernsthaft, kauf das.PowerScan PS100Werkzeug.Es kommt in einem schönen Etui, mit den Stücken, die Sie brauchen.Es zahlt sich aus, bevor der Mechaniker das Problem überhaupt diagnostiziert hat, und wird dir helfen herauszufinden, ob deine seltsame Jury-manipulierte Lösung funktionieren wird, bevor du alles wieder zusammensetzt.Ich glaube, ich sollte den Ingenieuren einen Scheck ausstellen, weil ich so viel Nutzen daraus habe.

Von Kawayi auf 11 Jan,2017
Ich bin ein Automobil-Tech von Beruf und kaufte dies für die Fehlerbehebung elektrischer Shorts in Autos.Ich habe die Stromsonde in der Vergangenheit verwendet, aber der Autel hat eine Besonderheit, die mich interessiert: Diese hat eine Art Scope-Funktion, die wirklich nützlich sein kann, wenn Sie Sensoren on the fly beheben, zusammen mit einem sehr hellen und leicht ablesbaren Bildschirm sowie einem Ohm-Meter. Es hat mich neugierig gemacht, wie gut sie ist.Bisher war es sehr nützlich und funktioniert gut, ich brauche kein separates Messgerät für bestimmte Tests und es war beim Testen genau.Ich fand eine seltsame Operation daran.Wenn man einen Stromkreis sondiert, der z.B. Erdung hat, dann wird bei Aktivierung heiß. Das PS100 zeigt den Stromkreis auf heiß (12volt) an, zeigt aber auch Masse an.Ziemlich seltsam aber idk, wenn es dazu gemacht hat. Das Werkzeug selbst scheint gut gebaut, aber das Kabel erscheint mir etwas dünn und nicht so dick, wenn ein Messgerät wie die Stromsonde.Alles in allem finde ich es ein großartiges Tool für die Funktionen und den Preis, ich hoffe nur, dass es genauso lange hält, wie ich erwarte oder wird es zu früh scheitern.Ich werde in Zukunft über seine Haltbarkeit und Betrieb aktualisieren.

Autel PowerScan PS100 Paket inklusive:

1× PowerScan PS100
1 × Robustes blasgeformtes Gehäuse
1× 20ft.Verlängerungskabel1 × Sondenspitze
1 × Batterieanschlussclips
1× Zigarettenanzünder Adapter
1 × Handbuch
